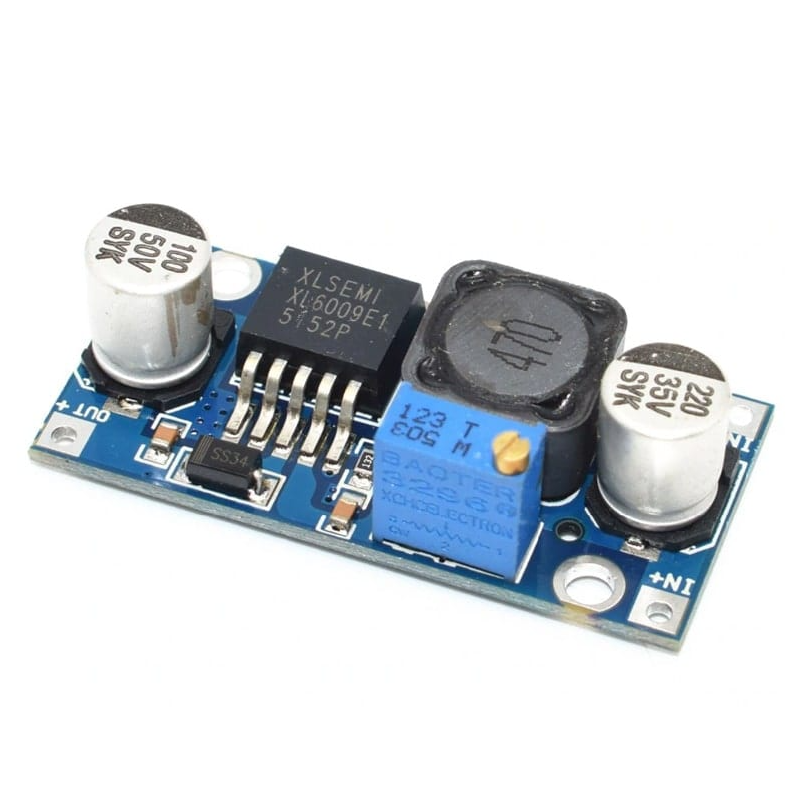

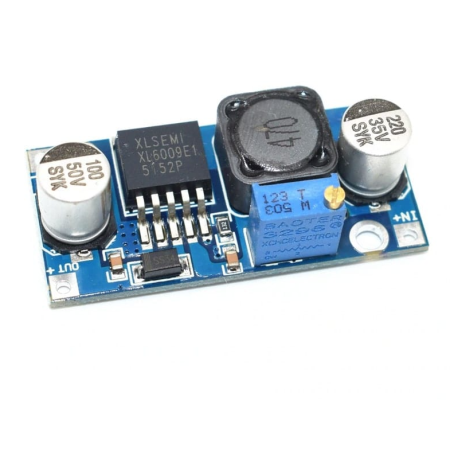

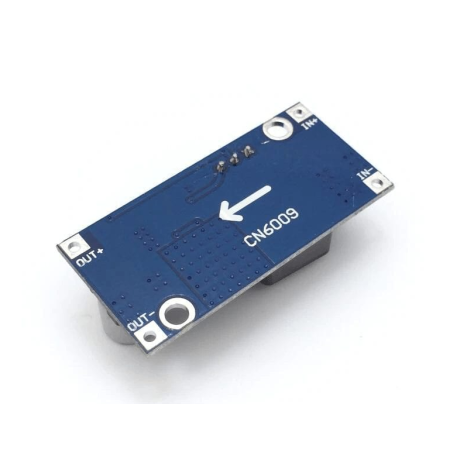

XS-212 Modulo Convertidor DC DC Step-UP XL6009 (BOOST)

XS-212 Modulo Convertidor DC DC Step-UP XL6009 (BOOST)

Este es un regulador-elevador de voltaje de alto rendimiento (BOOST). El módulo utiliza la segunda generación de la tecnología de conmutación de alta frecuencia XL6009E1 en lugar de los chips de primera generación como los LM2577. El módulo XL6009 tiene un rendimiento superior al módulo LM2577.

El XL6009 es un elevador de voltaje (Step-Up o Boost) que por medio de la regulación se puede obtener voltajes entre 5V – 35V a partir de una fuente con un voltaje inferior; con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado de DC a DC.

ESPECIFICACIONES

• Circuito Principal: XL6009
• Voltaje de entrada: 3.7V – 32 V DC
• Voltaje de entrada optimo: 5V-32V
• Voltaje de salida: 5V – 35V DC Ajustable
• Corriente máxima de entrada: 4A ( se recomienda usar disipador térmico )
• Corriente máxima de salida: 3A
• Potencia de salida: 10W
• Eficiencia aproximada: 94%
• Frecuencia de trabajo: 400 KHz
• Rango de temperatura trabajo: De -40 a +85 grados centígrados
• Dimensiones: 43mm x 21mm x 14mm

RELACIONES DE VOLTAJE DE ENTRADA/SALIDA

El Boost directamente depende del voltaje de entrada que le sea suministrado, a continuación algunos ejemplos de las salidas de potencia que se podrán obtener:

INCLUYE

• 1- XS-212 Modulo Convertidor DC DC Step-UP XL6009 (BOOST)
