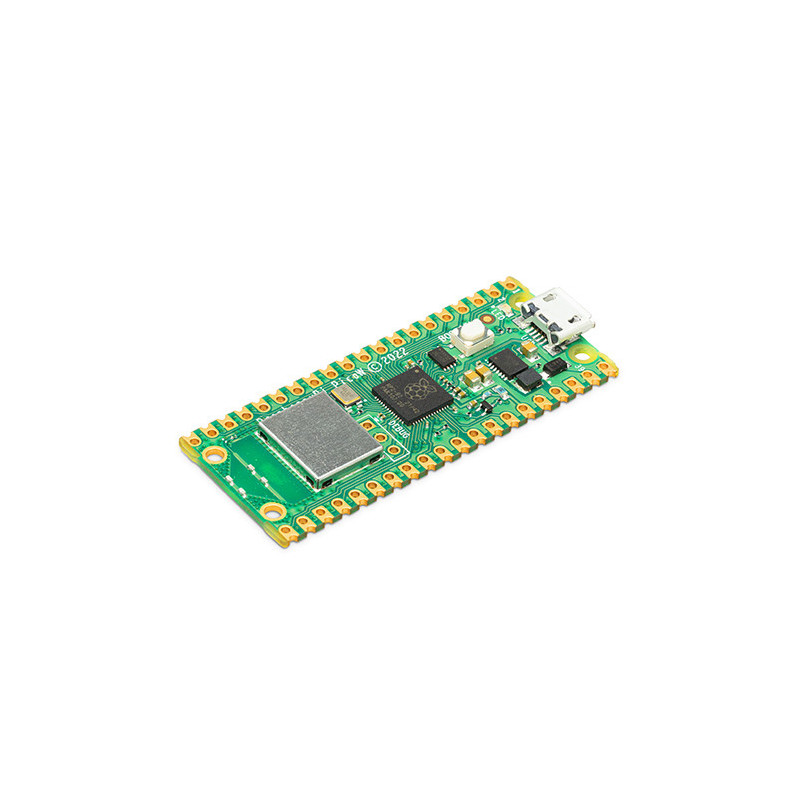

XS-585 Raspberry PI PICO W RP2040, 2 MB Flash, Programación C/C++ y Micropython

XS-585 Raspberry PI PICO W RP2040, 2 MB Flash, Programación C/C++ y Micropython

Raspberry Pi Pico W ofrece un circuito externo minimalista pero flexible para el chip RP2040: memoria flash (Winbond W25Q16JV), cristal (Abracon ABM8-272-T3), fuentes de alimentación y desacoplamiento, y conector USB. La mayoría de los pines del microcontrolador RP2040 se conectan a los pines de E/S del usuario en los bordes izquierdo y derecho de la placa. Cuatro E/S del RP2040 se utilizan para funciones internas: control de un LED, control de la alimentación de la fuente de alimentación conmutada (SMPS) integrada y detección de voltajes del sistema.
Pico W cuenta con una interfaz inalámbrica de 2,4 GHz integrada que utiliza un Infineon CYW43439. La antena es una antena integrada con licencia de ABRACON (anteriormente ProAnt). La interfaz inalámbrica se conecta al RP2040 mediante SPI. Pico W ha sido diseñado para usar conectores de pines soldados de 0,1 pulgadas (su paso es 0,1 pulgadas mayor que el de un encapsulado DIP estándar de 40 pines) o para colocarse como un módulo de montaje en superficie, ya que los pines de E/S del usuario también están almenados. Cuenta con almohadillas SMT debajo del conector USB y un botón BOOTSEL, que permiten acceder a estas señales si se utiliza como un módulo SMT soldado por reflujo.

CARACTERÍSTICAS

• Microcontrolador RP2040 con 2 MB de memoria flash
• Interfaces inalámbricas monobanda de 2,4 GHz integradas (802.11n, Bluetooth 5.2)
• Compatibilidad con Bluetooth LE: Funciones centrales y periféricas
• Compatibilidad con Bluetooth Classic
• Puerto micro USB B para alimentación y datos (y para reprogramar la memoria flash)
• PCB de 40 pines, 21 mm × 51 mm, estilo "DIP", de 1 mm de grosor, con pines pasantes de 0,1", también con almenas en los bordes

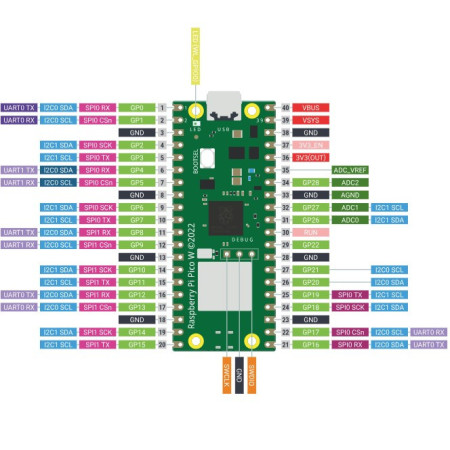

• Expone 26 E/S de propósito general (GPIO) multifunción de 3,3 V
• 23 GPIO son solo digitales, tres de ellas con capacidad para ADC
• Se puede montar en superficie como módulo
• Puerto de depuración por cable serie (SWD) ARM de 3 pines
• Arquitectura de fuente de alimentación sencilla pero muy flexible
• Varias opciones para alimentar fácilmente la unidad mediante micro USB, fuentes externas o baterías
• Alta calidad, bajo coste y alta disponibilidad
• SDK completo, ejemplos de software y documentación

INCLUYE

• 1- XS-585 Raspberry PI PICO W RP2040, 2 MB Flash, Programación C/C++ y Micropython
